成缆机组成
1、线模座
在机架上装有两只模座，分底盖两块，可打开、闭合。模座内装拼线模，上盖借螺丝压紧，用以固定拼线模。机架上装有手轮和丝杆，能调整一模座的前后，使模口与绞合角相适应，促使电缆在拼线模内能很好地绞合。
拼线模根据需要可以更换，它的作用是使几个绝缘线芯并合，绞成正确的圆形电缆。

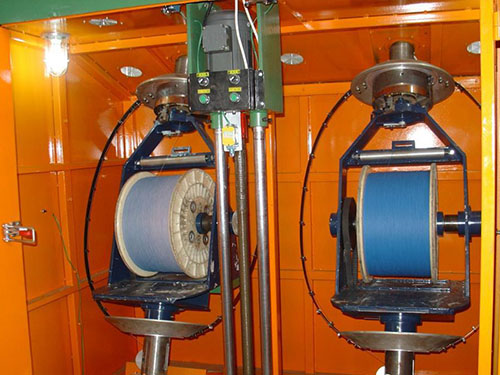

2、绞笼
由空心主轴、支承圆盘、线盘架组成，其结构与绞线机的绞笼大致相似，在绞笼上有放绝缘芯盘的线盘架。各种型式成缆机线盘架数不同，大型成缆机一般是3个或6个线盘架，小型成缆机可以有18个或24个甚至更多的线盘架。
在绞笼的每个线盘架上都有制动器，用以控制绞合时线芯的张力。绞笼的转速是用变速齿轮来调节的，并且旋转方向也可以改变。在绞笼前部有一些固定的支杆，用以安放填充绳盘。
3、传动装置
由一台调速电机作主动力，经1:3.167倍双出轴齿轮减速箱减速，一传至转角箱及主机齿轮箱带动主机转动，另一端通过万向节传至绕包头、钢带头、27级牵引变速箱。传动轴转速为394.7r/min,收排线架系单独传动。
4、牵引装置
用它来把已绞制成缆的电缆牵引出缠绕到收线盘上，牵引轮装有滚动轴承，靠固定于底架上的钢轴支承。动力由主传动轴输入，传至27级变速箱，再经过一组减速齿轮，达到牵引轮传动。借助变速手柄实现多种转速，以满足各种绞合节距的需求。
5、钢包头
由六级齿轮变速箱、旋转支架、尾架组成，安装在底架上。在旋转支架装有两对Φ600钢带盘，供钢带放出之用。固定盘底面设有机械张力调整装置，钢带头为半切线式，可绕包薄钢带、铜带。
钢包头由主传动轴输入，传至六级齿轮变速箱，所需的包带节距及正反向包带，可通过变换手柄达到。
6、绕包头
由六级齿轮变速箱、Φ400×3绕包装置、可移动式模架组成。绕包头用于成缆后绕包塑料带，也可用绕包纸带。放带张力控制由手动调整，绕包头由主传动轴输入，传至六级齿轮变速箱。所需包带节距及正反包带，可以通过变换手柄达到。为使电缆在包带过程中不致产生很大的震动，借助可移动式压线模来达到，模架位置前后可调。
7、收排线架
用来将绞合后的电缆收绕在收线盘上，收存速度应和牵引速度配合好。收线动力由力矩电机经传动变速箱变速后，通过万向联轴器，再经一对伞齿轮减速后，传到收线轴上。线盘升降，由另一电机经蜗轮、丝杆、螺母来同步拖动。排线采用光杆式排线，此排线动作灵活，调整迅捷，使用方便。
成缆机的分类
1、笼式成缆机
中、小型成缆机制造成笼式，绞合部分如同笼绞机的绞笼，有1+6/400 型和 1+6/1000 型等型式。另外，根据转速的不同，成缆机一般可以分为笼式成缆机和高速笼式成缆机两种。其中高速笼式成缆机是用于铜芯铝绞线、裸铝线的绞合，同时还可以用于塑力电缆、橡套电缆等产品的成缆。
2、盘绞式成缆机
盘绞式成缆机是目前较新的成缆设备，生产效率高，速度一般在 30m/min 以上，适应范围广，能用于各种电力电缆的成缆，也可以用于通信电缆和控制电缆及大截面超高压电缆分裂导体的绞合，如1+3/300 型三米成缆机。
3、盘式成缆机
大型成缆机制成盘式，成缆速度一般在 10m/min 以下，如1+3/1600、2+3/1600 和 1+3/2400 等大型成缆机，较大的放线盘分别为 1600mm和2400mm。
盘式成缆机大绞架由大小不同的圆盘紧固在一个空心轴上，两圆盘间有三只放线盘的盘架，放线盘架轴上装有退扭用的齿轮机构。盘式成缆机的绞合部分有一个主轴承，空心轴的后端在其中旋转，前后圆盘均由托轮支撑，空心轴的前端是分线板，使绞合前的绝缘线芯依正确方式进入并线模，并防止绝缘线芯扭回。
