插头线押出机的组成及技术参数

作者: http://www.gdbeixing.com 时间:2019-11-22 15:10:
插头线押出机的组成及技术参数:

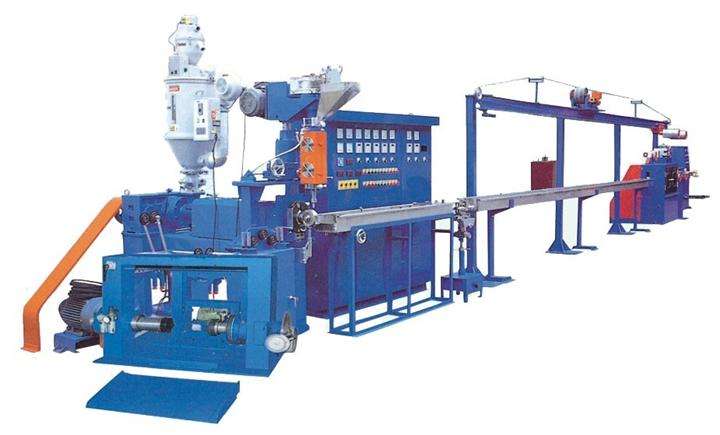

押出机

产品用途:适用于五/六类数据电缆的绝缘对绞成缆,放线架由两台双盘主动放线机组成。
【用途 Application】:
适用于五/六类数据电缆的绝缘对绞成缆,放线架由两台双盘主动放线机组成。成布置摆放成一条线或背靠背形式,每台放线盘用变频高速电机主动放线,并由高灵敏的张力摆杆反馈控制放线张力,保证四对线绞合的张力均匀,节距稳定。
【技术特点 Technique Feature】:
1.采用大直径转向导轮尽量减少线缆弯曲,确保绞合线缆品质。
2.收线张力采用高灵敏进口电磁粉末离合器及可编程逻辑控制器(PLC)来控制,保证收线张力均匀。
3.全机采用人机界面互动式控制站,随时显示设备状态,操作指示,参数设定,故能保证机器在最佳状态下运行,确保产品性能优异。
4.装卸线盘方便,劳动强度小。
【技术参数 Technique specifications】:
规格型号 630P 800P 1000P 1250P
用途 三根以上数据缆或通讯缆的芯线绞合及多股铜线的绞合
回转速度 Max:1000rpm Max:800rpm Max:600rpm Max:500rpm
给线范围 芯线:φ0.32-1.2mm
铜线:φ0.23-0.6mm
芯线:φ0.8-5.5mm
铜线:φ0.4-1.6mm
芯线:φ0.8-6.5mm
铜线:φ0.45-2.0mm
芯线:φ0.8-8mm
铜线:φ0.5-2.7mm
最大绞合线径 芯线:φ8mm
铜线:φ5mm
芯线:φ12mm
铜线:φ6.5mm
芯线:φ16mm
铜线:φ8.5mm
芯线:φ20mm
铜线:φ10mm
绞距 9-200mm 30-200mm 30-200mm 30-200mm
卷取轴 Φ630mm Φ800mm Φ1000mm Φ1250mm
驱动马达 10HP马达加变频器 15HP马达加变频器 20HP马达加变频器 25HP马达加变频器
装盘锁紧方式 手动丝杆式+自动锁紧机构
绞向 S向 Z向
收线方式 伺报马达+控制器
制动 电磁刹车器,内外断线自动刹车
